工作原理

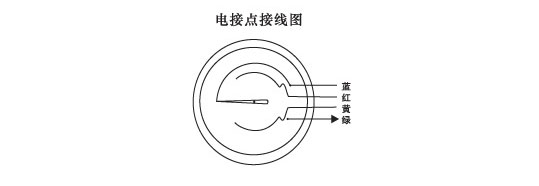

雙金屬感溫元件采用多圈直螺旋形雙金屬片。一端固定，另一端(自由端)連接在芯軸上，軸向型溫度計指針直接裝在芯軸上。徑向型結構指示針通過轉角彈簧與芯軸連接。當溫度變化時，感溫元件自由端旋轉，經芯軸傳動指針在刻度盤上指示出被測介質溫度的變化值。電接點溫度計，指針上裝有動接點，固定接點裝在設定指針上，指外觸頭隨溫度變化旋轉，當溫度達到或超過設定值時，接點閉合發出信號以達到自動控制和報警的目的。溫度計的接點為上、下限、單限，雙上限(全部常開)。

電氣參數:

額定功率: 10VA (無感負載)

最高工作電壓: 220V

最大工作電流: 1A

使用及維護

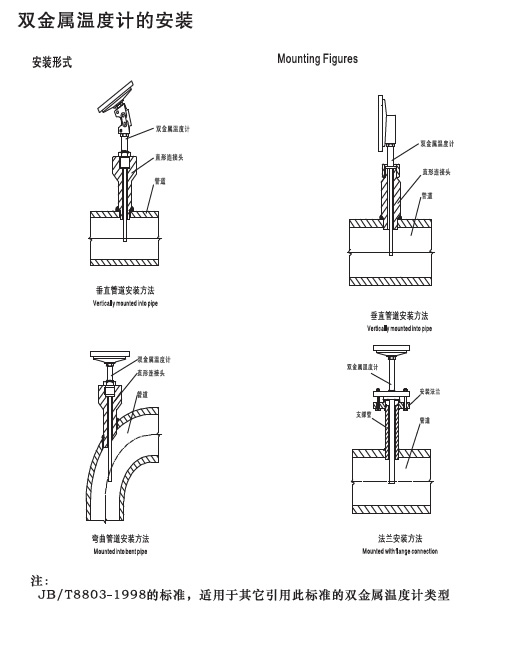

1.雙金屬溫度計保護管浸入被測介質中的長度必須大于感溫元件的長度，一般浸入長度大于100mm、0~ 50C量程的浸入長度大于1 50mm以保證測量的準確性。

2.雙金屬溫度計在保管、使用、安裝以及運輸中，應避免碰撞保護管，切勿使保護管彎曲變形及將表殼當扳手使用。

3.各類雙金屬溫度計不宜用于測量敞開容器內介質溫度，帶電接點溫度計，不宜在工作振動較大的場合的控制回路中使用。

4.溫度計在正常使用情況下，應予定期檢驗。- - 般以每隔6個月檢驗一次為宜。

5.電接點溫度計不允許在強烈震動下工作，以免影響接點可靠性。
