0571-87386681 / 87387891產品說明：
本儀表包含多項專利技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便等特點，適用酸、堿、鹽、防腐、高溫等各種領域。
本儀表可通過4~20mA或RS485(Modbus協議或其他定制協議)連接到顯示表或各種DCS系統中，為工業的自動化運行，提供實時的液位數據。
本儀表具有如下特點：
l.電路設計從電源部分起就選用高質量的電源模塊，元器件選擇進口高穩定可靠的器件，完全可以替代同類型國外進口儀表。
2.專利的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。
3.我公司擁有的聲波智能專利技術，使儀表的精度大大提高，液位精度達到0.3％，能夠抗各種干擾波。
4.本儀表是一種非接觸式儀表，不跟液體直接接觸，因此故障率低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定。
5.儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。

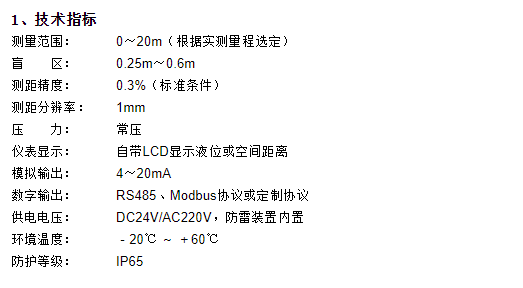

本資料僅供參考，為不斷提高產品性能，本網站中所有圖片及性能參數如有改動，恕不另行通知，敬請諒解！本公司保留對所有技術參數和圖片的最終解釋權。

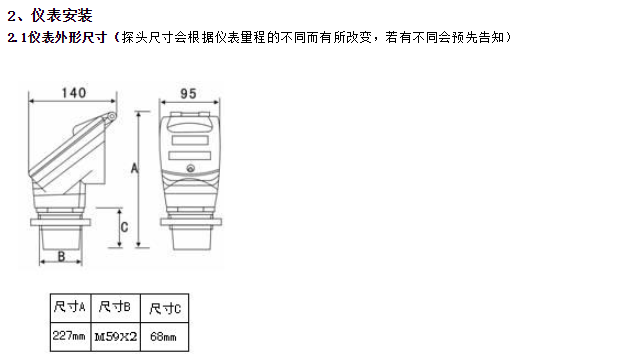

安裝方法： 開敞環境下一般采用支架安裝方式，用儀表自帶法蘭固定。池或罐在安裝位置上割一個探頭直徑60mm的圓孔，將儀表放入，然后將法蘭自下而上旋緊。安裝必須保證儀表的探頭面與被測液面水平。

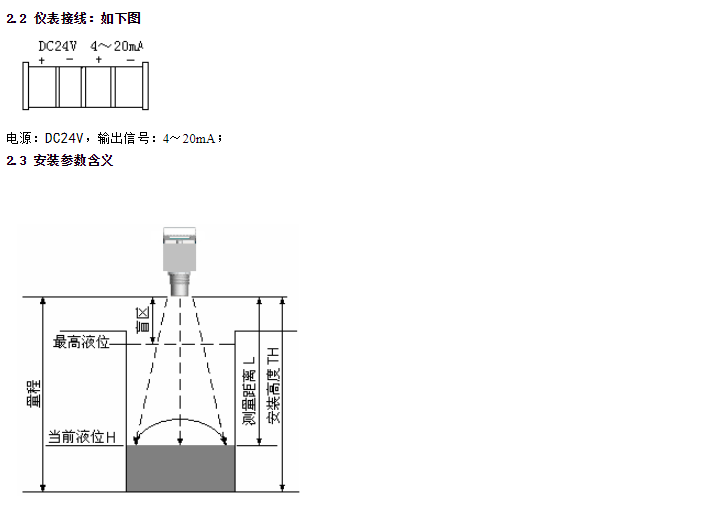

如上圖所示，儀表的探頭發波打到液位后反射回探頭，探頭接收到后計算發波到收波的時間，得到測量距離L，儀表安裝高度TH減去測量距離L將得到當前液位H。
儀表量程指儀表能夠測量的距離，安裝高度TH應小于量程。
儀表盲區指儀表在探頭附近無法測量的區域，最高液位與探頭間距應大于盲區，例盲區為0.3m，則液位與探頭間距必須大于0.3m。
探頭發波是個擴散過程，即有方向角，安裝的時候要注意，否則可能打到池壁的凸起物或渠道邊沿。
2.4 儀表安裝原則
1）探頭發射面到最低液位的距離，應小于選購儀表的量程。
2）探頭發射面到最高液位的距離，應大于選購儀表的盲區。
3）探頭的發射面應該與液體表面保持平行。
4）探頭的安裝位置應盡量避開正下方進、出料口等液面劇烈波動的位置。
5）若池壁或罐壁不光滑，儀表安裝位置需離開池壁或罐壁0.3m以上。
6）若探頭發射面到最高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管管徑
大于120mm，長度0.35m～0.50m，垂直安裝，內壁光滑，罐上開孔應大于延伸管內
徑?；蛘邔⒐茏油ㄖ凉薜?，管徑大于80mm，管底留孔保持延伸管內液面與罐內等高。
2.5 安裝注意事項
1）儀表在室外安裝建議加裝遮陽板以延長儀表使用壽命。
2）電線、電纜保護管，要注意密封防止積水。
3）儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外
安裝專用的防雷裝置。
4）儀表在特別炎熱、寒冷的地方使用，即周?chē)h(huán)境溫度有可能超出儀表的工作要求時，建議在液位儀周?chē)釉O防高、低溫裝置。
3、儀表調試
3.1 鍵盤說明
【SET】單鍵。按【SET】進入菜單，在設置時按【SET】
取消設置，設置完畢后，按【SET】鍵退出菜單。
【▲】： 上翻鍵和數字鍵。在菜單中，該鍵作為菜單的上翻鍵用，在更改數據時，
該鍵做加法鍵用。
【▼】：下翻鍵。在菜單中，該鍵作為菜單的下翻鍵用，在更改數據時，
該鍵做減法鍵用。
【OK】： 確認鍵。選擇菜單或更改數據數據時的移位鍵。
3.2 參數設置
3.2.1液位標定（LEVEL）
儀表安裝完畢、上電后，液晶上會(huì )顯示液位數值，而該數據往往與實際液位不符，故需要液位標定。
液位標定步驟如下：按SET進入參數設置菜單。LEVEL
為液位標定菜單，按OK鍵進行液位標定，用▼鍵（移位）和▲鍵（數字更改）將數字改為實際液位值（如2.100），按OK鍵確認，再按SET設置菜單，此時液晶第一行顯示“――――”第二行顯示“2.100”，表示儀表正在進行液位標定（此時不能移動儀表、不能斷電）。當液晶第一行顯示“2.100”時，表示儀表液位標定完畢。
3.2.2 20mA設置
在儀表正常工作時按SET參數設置菜單，按▲鍵選擇4～20mA數字即為20mA對應液位，按OK鍵進行設置。
3.2.3探頭高度（TH）
可以顯示探頭高度，可查看探頭高度是否符合現場情況，也可用于液位標定。直接按照現場情況更改探頭高度值。
3.2.4繼電器參數設置
可以選擇“&”、“|”、“N”、“∧”四種符號。更改時點OK鍵使所需修改符號閃動，點▲鍵或▼鍵選擇所需符號，數字修改同前。
符號含義：
<：小于符號
>：大于符號
&：與，表示兩個條件都需滿足；
| ：或，表示滿足兩個條件之一即可；
N：只有前一個條件，后一個不顯示；
∧：前一條件為繼電器吸合條件（一般用于開泵），后一條件為繼電器
打開條件（一般用于停泵），主要用于排水井和進水井控制。
此菜單改顯示模式，共有3種顯示模式可供選擇：
3.2.5顯示模式設置（DispMode）
1． LEVEL：顯示液位
2． AIRH：顯示距離
3． AIRHT：顯示距離和溫度
按▲鍵選擇所需模式然后按OK鍵確認。
3.2.6 P--Multi菜單
P--Multi菜單出廠時已設置好，一般不用更改；除非現場情況非常惡劣，也要在廠家指導下設置。
